Вертикальная планировка участка: как связать высоты, дорожки и движение воды

Вертикальная планировка участка определяет, на какой высоте будут находиться дорожки, площадки и газон, где сохранить существующий рельеф, а где изменить его. Её задача — связать сад с домом, сделать переходы удобными и продумать движение поверхностной воды.

Начинать с заказа машин грунта рано. Сначала нужны измерения, затем проектные отметки и только после этого — объём земляных работ.

Чем вертикальная планировка отличается от обычной

На плане сада видно, где расположены терраса, газон и дорожки. Вертикальная планировка добавляет высоту: как дорожка подходит к крыльцу, что происходит на стыке площадки и лужайки, куда направлен уклон.

Это важно даже для участка, который кажется ровным. Небольшие перепады сложно оценить на глаз, но они влияют на примыкания покрытий и направление стока.

Вертикальная планировка не требует превращать весь сад в одну горизонтальную плоскость. Часть рельефа можно сохранить, если она подходит для использования участка.

1. Соберите исходные данные

Для проектирования нужна основа с измеренными высотами — обычно топографическая съёмка. Её состав и актуальность уточняют под задачу. Особенно важно учесть изменения после строительства дома, прокладки коммуникаций и завоза грунта.

На исходном плане должны быть понятны:

• границы участка и существующие постройки;
• высоты земли, входов и готовых покрытий;
• положение деревьев, которые нужно сохранить;
• известные коммуникации и доступ к ним;
• существующие элементы водоотведения.

Добавьте фотографии после дождя и отметьте видимые потоки. Они дополняют измерения, но не заменяют их. Как собрать такие наблюдения, разобрано в статье о воде на участке.

2. Свяжите высоты с будущими маршрутами

Сначала проверьте места, которыми семья пользуется ежедневно: вход в дом, путь от парковки, выход на террасу и проход к хозяйственной зоне.

Для каждого перехода задайте вопросы:

• Не появится ли неожиданная ступенька?
• Удобно ли провезти коляску или садовую тачку?
• Хватит ли места перед дверью и у калитки?
• Как будет убираться снег?
• Останется ли доступ к оборудованию?

Высоты дорожки, площадки и газона согласуют вместе. Если каждый элемент делать отдельно, неудобный перепад может обнаружиться уже при завершении работ.

Перед выбором материала полезно проверить маршруты и условия мощения садовых дорожек.

3. Определите, куда направлять поверхностную воду

На схеме нужно видеть не только уклоны, но и дальнейший путь воды. Стрелка к нижней границе участка ещё не объясняет, куда поступит сток и что произойдёт при сильном дожде.

Попросите проектировщика пояснить:

1. Откуда приходит вода на каждую площадку.
2. В каком направлении она движется по поверхности.
3. Где её принимают и что происходит дальше.
4. Как решение связано с водостоками крыши и существующей системой.
5. Какие элементы потребуют обслуживания.

Не закладывайте сброс за границу участка или подключение к канаве без проверки условий. Место приёма воды должно быть определено до земляных работ.

Вертикальная планировка и дренаж решают связанные, но разные задачи. Изменение поверхности не заменяет обследования подземной воды, а наличие трубы само по себе не исправляет все ошибки рельефа.

Как читать отметки и уклоны на плане

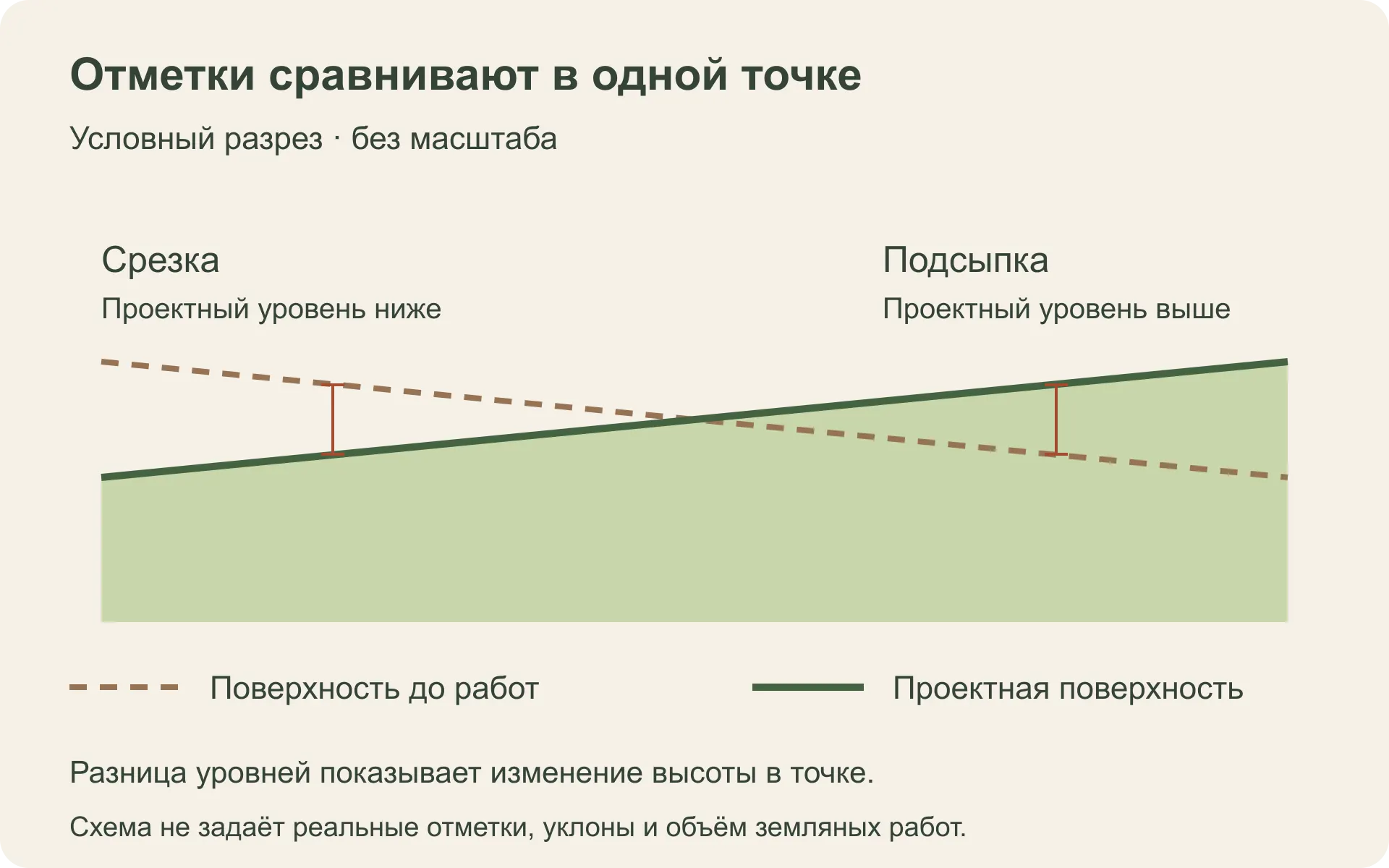

Существующая отметка показывает высоту до работ. Проектная отметка — высоту, которую нужно получить. Их разница помогает понять, где предполагается срезка или подсыпка.

Важно уточнить, к какой поверхности относится число: к подготовленному грунту или к верху готового покрытия. Толщина основания, плитки и дернины влияет на итоговый уровень.

Уклон связывает перепад высоты с горизонтальным расстоянием. Например, разница 0,10 м на расстоянии 5 м соответствует 2%:

0,10 ÷ 5 × 100 = 2%.

Это пример чтения чисел, а не рекомендуемый уклон для любой дорожки. Значение выбирают под назначение поверхности, материал и условия участка. На чертеже также уточняйте единицы: проценты и промилле — разные обозначения.

Нужно ли поднимать участок или делать террасы

Подсыпка — один из способов изменить рельеф, но её необходимость нельзя определить только по наличию луж. Сначала выясняют причину проблемы и проверяют последствия нового уровня.

До решения о подсыпке оцените:

• примыкания к дому и существующим покрытиям;
• доступ к люкам и оборудованию;
• изменение движения воды;
• состояние грунта;
• сохранение взрослых деревьев.

Зону корней нельзя автоматически включать в общую подсыпку или срезку. Изменение уровня и уплотнение почвы могут повредить деревьям; способ работы рядом с ними оценивают отдельно.

На участке с выраженным уклоном можно сравнить сохранение склона и устройство отдельных террас. Подпорные стены, лестницы и другие конструкции требуют своих решений и расчётов. Красивая линия на эскизе не определяет их устройство.

Что согласовать до начала земляных работ

До выхода техники убедитесь, что проект и исполнители одинаково понимают результат:

1. Какие высоты нужно получить и от чего их измеряют.
2. Где допускаются срезка и подсыпка.
3. Как защищают деревья и коммуникации.
4. Куда поступает поверхностная вода.
5. Как рассчитаны перемещение, завоз и вывоз грунта.
6. Кто проверяет отметки до устройства покрытий и газона.

Объём земляных работ считают по разнице существующего и проектного рельефа, а не только по площади участка. Для небольшого сада тоже нужен понятный расчёт: размер территории сам по себе не определяет количество грунта.

Если работы идут по сезонам, сохраните утверждённые отметки и данные о выполненном этапе. Это поможет продолжить благоустройство без случайного изменения уже согласованных высот. Общая последовательность разобрана в статье о создании сада поэтапно.

Вертикальную планировку стоит обсуждать в составе ландшафтного проектирования до заказа грунта, мощения и посадок. Начните с имеющейся съёмки, плана дома, фотографий и списка будущих зон.
